沈阳科士达 UPS 电源蓄电池配置方案及安装注意事项

一、科士达 UPS 电源蓄电池配置方案

（一）电池类型选择

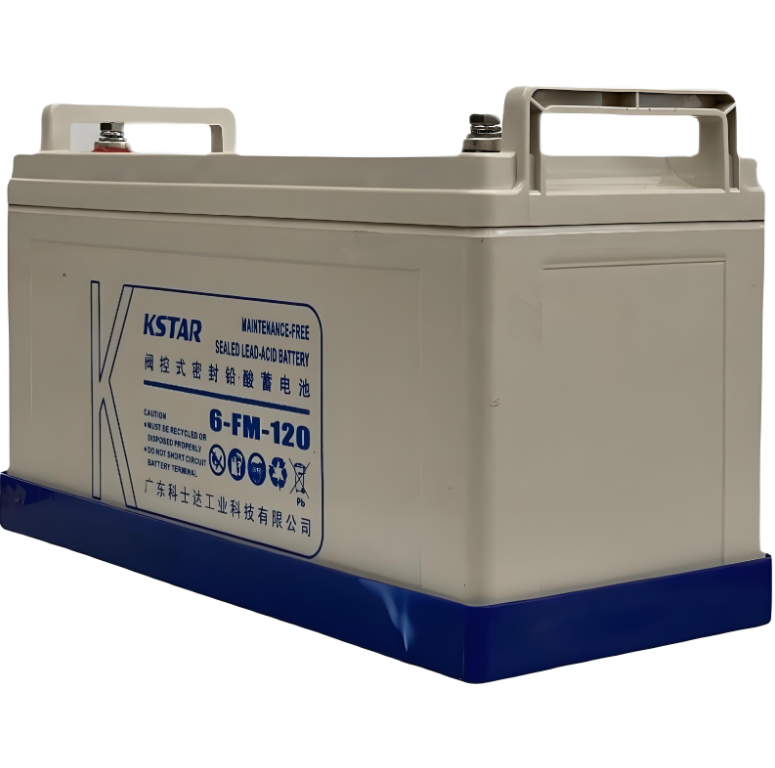

科士达 UPS 电源目前主要配置的是铅酸电池，因其技术成熟、稳定性高，在数据中心等对安全性要求较高的场景中应用广泛。不过，锂电池因能量密度高，也逐渐进入考虑范围，但由于存在热失控风险等问题，在选择时需结合具体使用场景谨慎评估。例如在一些对空间要求极高、对安全性有严格把控且有完善热管理措施的场所，可在充分论证后选用锂电池；而常规的企业办公、工业生产等场景，铅酸电池仍是较为稳妥的选择。

（二）电池容量与备用时间计算

容量匹配公式：电池总容量（Ah）=（负载功率 × 备用时间）÷（UPS 效率 × 电池电压）。例如，对于 30kVA 机型（YDC3330H），若默认配置，需支持 36 节 12V 电池，此时总电压为 432V。假设负载功率为 20kW，UPS 效率为 0.9，期望备用时间为 30 分钟（0.5 小时），代入公式计算电池总容量：（20×1000×0.5）÷（0.9×432）≈25.49Ah。实际配置时，需根据所选电池的规格向上取整选择合适的电池型号。

备用时间范围：在数据中心等场景中，UPS 常规备用时间一般在 5 分钟至 1 小时。具体时长需依据负载功率灵活调整。若有长延时需求，可通过外接电池组实现，如科士达的 EP100 系列就支持定制化备电方案。对于一些关键业务不能中断的场所，如医院的手术室、金融机构的交易系统等，可根据实际业务允许中断时间来精确计算并配置足够长备用时间的电池系统。

（三）电池连接方式

直流电压匹配：不同型号的 UPS 对直流电压要求不同，对应的电池串联数量也不一样。如 192V 机型（YDC3310 - YDC3330），需 16 节 12V 电池串联；384V 机型（YDC3340 - YDC33200），则需 32 节 12V 电池串联。需要注意的是，部分工业机型支持 480V 电压，此时需配置 40 节电池。同时，不同型号 UPS 的直流启动电压也存在差异，在配置电池时，必须严格按照设备要求匹配电池数量，以确保 UPS 能正常启动和稳定运行。

并联与冗余设计：部分科士达 UPS 支持多台并机时共用电池组，以 YDC3330H 为例，这种设计方式不仅可以减少电池配置数量，还能提升整个系统的可靠性。在大型数据中心或对供电连续性要求极高的场所，采用多机并联共用电池组的冗余设计方案，可有效降低单点故障风险，当其中一台 UPS 或一组电池出现问题时，其他设备仍能保障负载的正常供电。

二、电源安装注意事项

（一）市电接入要求

用户为科士达 UPS 电源提供的输入市电，其波动值应尽量小于 UPS 电源标称的允许市电波动值。比如某型号科士达 UPS 电源标称允许市电输入电压波动在 220V +20%，那么实际应用中可要求用户市电波动控制在 +15%，这样更有利于 UPS 电源的稳定运行。同时，零地电压一般要求在不带负载时小于 1.5V，带满载时小于 2V，工程师可依据现场实际情况及负载具体要求适当调整此数值。

由于科士达 UPS 电源为消除共模干扰，在零、火线对地之间都加了滤波电容，导致零、火对地都有电流，这可能造成零、火线上电流不等，进而使带漏电的断路器跳闸。所以，科士达 UPS 电源前级及负载回路禁止安装带漏电保护的断路器，以免引发 UPS 电源及其负载意外掉电。需要明确的是，用户配置 UPS 电源主要是为保障重要设备（如计算机等）的安全运行，而非侧重于人员安全防护，因此也不应频繁插拔、开合线路中的带电部分，如插座、断路器等。

从安全用电角度考虑，零线（尤其是干线）严禁断开，若确实需要断开，必须采用零、火双断的方式。

（二）安装环境要求

需将科士达 UPS 安置在干净、平稳的环境中，要避开震动、灰尘、高湿、可燃性气体、可燃性液体或腐蚀性物质环境。若需防止室内温度因 UPS 运行而升高，可在房间内增设排风机，将热空气排至室外。若 UPS 运行环境灰尘较多，可安装空气过滤器。

科士达 UPS 正常工作的环境温度要求在 0℃ - 40℃之间。当工作环境温度超过 40℃时，需降低负载使用；UPS 工作时的最高环境温度不得超过 50℃。若机器在低温环境下拆装使用，可能会出现水滴凝结现象，此时务必等待机器内外完全干燥后才可进行安装使用，否则存在电击危险。

温度是影响电池寿命和容量的关键因素，正常使用时电池温度应维持在 15℃ - 25℃之间。应确保电池远离热源以及空气主入口等位置。通常电池厂商规定电池的最佳工作温度在 20℃ - 25℃之间，超过 25℃会缩短电池寿命，低于 20℃则会降低电池容量。若电池暂不使用，应存储在机柜内，防止受潮或受热，且每六个月需重新充电一次，可通过临时连接 UPS 到合适市电进行充电。

科士达 UPS 满载正常运行时，海拔高度不应高于 1500 米。若在高海拔地区使用，需减载运行。同时，科士达 UPS 采用风扇强制冷却方式，安装场地必须保持通风良好，其前、后门板的网状通风口不能有障碍物遮挡。

（三）安装操作流程

在安装科士达 UPS 之前，需提前确认现场的市电进出线缆已准备就绪，因为安装过程中需要停电作业，提前准备好线缆可避免停电时间过长带来的不便。同时，要将所有安装工具准备齐全。

在场地条件允许的情况下，可先连接蓄电池。连接蓄电池时，务必严格按照安装说明操作。例如，科士达 UPS 电源 YDC9110H 的直流电压是 ±96V，连接蓄电池时就需要接一根中心线，保证正极与中心线的电压为 96V，负极与中心线的电压为 - 96V。连接完成后，需使用万用表测量，确保连接正确无误后再连接到主机上。

将市电停掉，把市电输入输出线连接到科士达 UPS 电源上，连接完成后再次用万用表测量，确认无误后，方可通电开机调试运行。
