安徽施耐德电源 UPS 蓄电池选配及不间断电源安装指南：

一、施耐德 UPS 蓄电池的选配要点

在安徽地区为施耐德 UPS 电源选配蓄电池，需综合多方面因素考量。

依据负载功率与备用时间确定容量：明确负载设备的总功率，例如数据中心、工业设备或办公电脑等不同场景下的负载功率各异。若负载功率为 P（单位：W），期望的备用时间为 T（单位：h），假设 UPS 电源的直流电压为 U（常见如 12V、24V、48V 等），则可通过公式\(C=\frac{P\times T}{U}\)

初步估算所需蓄电池容量 C（单位：Ah）。如某办公室负载功率为 2000W，期望备用时间 1 小时，采用 12V 蓄电池，计算可得\(C=\frac{2000\times1}{12}\approx167Ah\)

，实际选型时应向上取整选择合适规格，如 200Ah 的蓄电池 。对于数据中心等高可靠性需求场景，还需考虑冗余配置，适当增加蓄电池容量，以应对可能的长时间停电或突发状况。

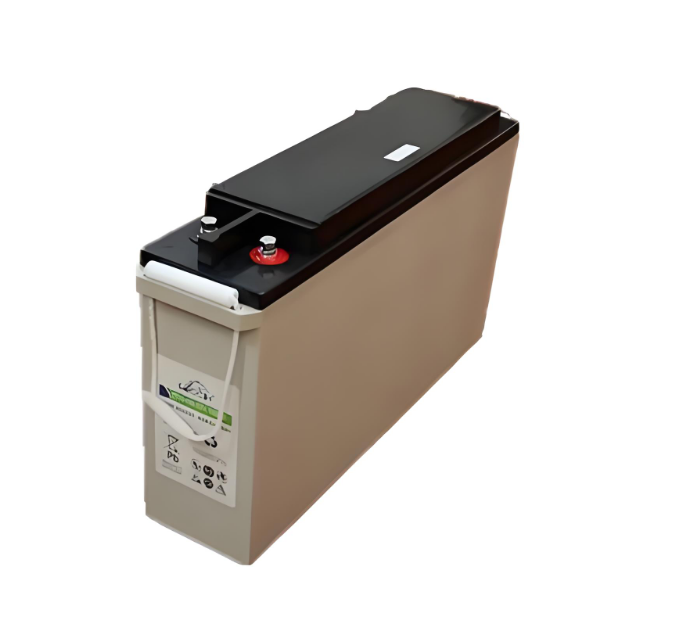

2. 适配电池类型：施耐德 UPS 常用的蓄电池类型有铅酸蓄电池和锂离子电池等。铅酸蓄电池成本相对较低，技术成熟，在一般场景中广泛应用；锂离子电池则具有能量密度高、寿命长、体积小等优势，但成本较高。若使用环境对空间要求较高且预算充足，像一些对设备体积有严格限制的机房，可优先考虑锂离子电池；而在预算有限且空间充裕的工业场所，铅酸蓄电池是较为合适的选择。

3. 关注电池品牌与质量：选择施耐德原厂或其官方推荐的品牌蓄电池，如施耐德旗下的某些蓄电池产品，质量有保障，能提供稳定可靠的备电支持。通过官方授权经销商购买，可确保产品为正品，并享受原厂质保和优质售后服务。同时，检查产品包装上的防伪标识或二维码，通过施耐德官网或客服验证产品序列号，以验证产品真伪。

4. 考量电池寿命：不同应用场景对电池寿命要求不同。对于频繁停电、电池充放电频繁的区域，应选择循环寿命长的蓄电池，以减少更换频率和维护成本。一般来说，高质量的铅酸蓄电池循环寿命可达 500 - 1000 次，锂离子电池循环寿命可超过 1000 次 。在选择时需参考产品说明书中的循环寿命参数，并结合实际使用情况预估电池更换周期。

5. 确保兼容性：所选蓄电池必须与现有的施耐德 UPS 系统完全兼容。购买时向供应商明确告知 UPS 的型号等详细信息，确保所选蓄电池在电压、容量、接口等方面与 UPS 完美适配，避免因不兼容导致的性能问题甚至设备损坏。




二、施耐德不间断电源的安装方法

1. 安装前准备

• 确定合适位置：选择干燥、通风良好、远离热源和潮湿环境的区域安装 UPS 电源。同时要考虑 UPS 电源的重量和散热需求，确保安装位置具备足够的承重能力，例如在安装大型 UPS 设备时，需对安装楼层的承重能力进行评估，必要时采取加固措施；并且周围要预留足够的散热空间，一般 UPS 的左右两侧要留有 50mm 空间，后面要留有 100mm 。

• 检查设备完整性：确认 UPS 本体、电池组（若为外置）、输出插座、电缆等设备齐全。仔细阅读设备使用说明书，熟悉安装步骤和注意事项。

2. 外置电池组安装（若有）

• 确定电池组位置：尽量将电池组安装在靠近 UPS 主机的位置，以缩短连线长度，减少线路损耗和压降。如机房空间允许，可将电池组与 UPS 主机放置在同一机柜或相邻位置 。

• 连接电池线缆：按照说明书指导，依次连接电池组的正负极线缆，确保连接牢固，防止虚接导致接触电阻过大影响电池性能。同时，要保证电池组接地良好，以保障安全。连接完成后，使用电压表测量串联好的电池组电压，确保其符合 UPS 的规格要求，如每组串联 32 节 12V 电池的电池组，电压应在 384Vdc 左右 。

3. UPS 电源与市电连接

• 区分线路：将 UPS 电源的输入插座与主电源相连，严格区分火线、零线和地线。一般火线为红色或棕色，零线为蓝色，地线为黄绿双色 。

• 确保连接正确：按照标识将相应线缆接入 UPS 输入端子，并拧紧固定螺丝，保证连接稳固。注意施耐德 UPS 电源要求供电为单相三线制（零、火、地），市电波动需在 220V±% 以内，零地电压小于规定值；且输入零线不能过断路器或保险（如需断零线，则零火双断） 。

4. 连接负载设备

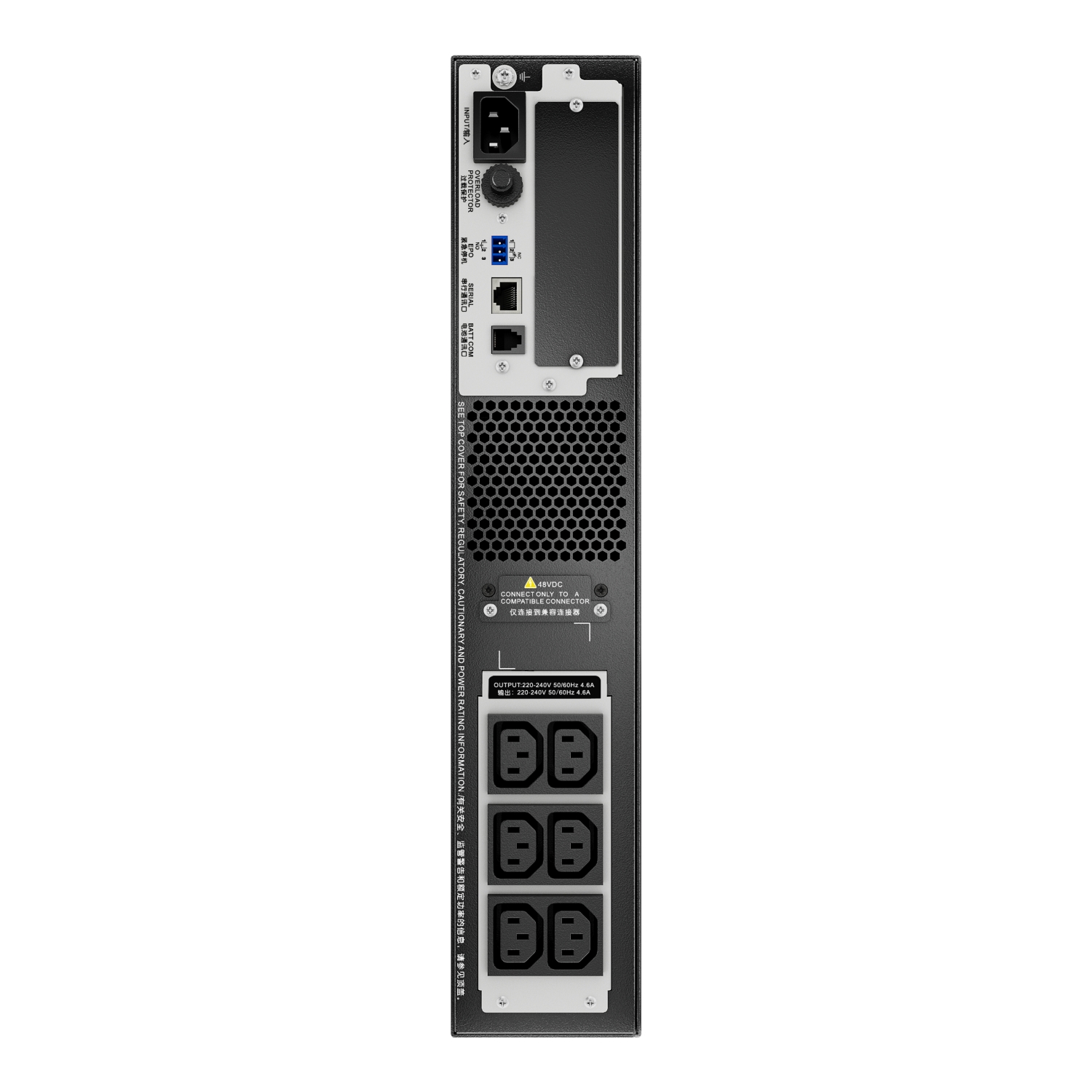

• 匹配插头插座：将 UPS 电源的输出插座与需要供电的设备相连，确保插头与插座匹配，连接牢固。例如为电脑、服务器等设备连接电源线时，要插紧插头，防止松动导致断电 。

• 合理分配负载：按照设备功率合理分配到 UPS 的不同输出端口，避免单个端口过载。同时，建议用户负载配电采用分级、多路控制方式，且下一级断路器总额定容量不应大于上一级的 130% 。

5. 安装后检查与测试

• 检查连接：完成上述连接后，全面检查所有连接部位是否牢固，线缆是否有破损、挤压等情况。

• 开启电源：开启主电源开关，使 UPS 电源开始工作。观察 UPS 电源的显示屏或指示灯，确认其处于正常工作状态，如指示灯颜色是否正确、显示屏是否显示正常参数等 。

• 进行电源测试：模拟主电源故障，断开市电输入，检查 UPS 电源是否能正常切换至电池供电模式，且负载设备能否持续稳定运行，以此确保 UPS 电源在市电中断时能正常供电 。

在使用施耐德 UPS 电源和蓄电池过程中，还需注意定期进行维护和检查，包括观察工作指示灯状态、除尘、测量蓄电池电压、更换不合格电池、检查风扇运转情况及检测调节 UPS 的系统参数等，以确保其持续稳定工作，为设备提供可靠的电力保障 。
